從事UPT-3A 儀器研發多年，特將熒光類POCT儀器原理分享給大家，如在poct儀器方面有問題我們一起探討：
1、POCT介紹：
即時檢驗，也稱床旁快速檢測，是體外診斷（IVD in-Vitro Diagnostics）行業的子行業，根據中國醫學裝備協會POCT 裝備技術專業委員會的定義，是指采樣現場進行的、利用便攜式分析儀器及配套試劑快速得到檢測結果的一種檢測方式。
把傳統方法中的相關液體試劑浸潤于濾紙和各種微孔膜的吸水材料中，成為整合的干燥試劑塊，然后將其固定于硬質型基質上，成為各種形式的診斷試劑條；利用上轉或下轉發光法進行測量。
應用場景：臨床、水質、食品、毒品檢測。
2、上轉發光和下轉發光：
目前一般市場上POCT儀器分上轉發光和下轉發光，上轉發光：利用材料只能受到高能量的光激發，發出低能量的光，換句話說，就是波長短的頻率高的激發出波長長的頻率低的光，比如某種試劑卡由980nm光進行照射后發出500nm左右的光，下轉發光是將一個高能光子轉換為低能光子的過程。上轉發光優點是：照射光和激光光波長跨度范圍大，帶來的優勢是照射光不會對試劑卡測量結果造成影響且測量結果能長期保存。
3、試劑條檢測流程：
--->將某一頻率的照射光（如330nm/980nm的激光）通過光路折射后照射到試劑卡
--->試劑卡激發出固定頻率的光（如500nm的綠光）
--->攝像頭對500nm的光進行圖像采集
--->嵌入式CPU或工控機對圖像進行處理、計算出該試劑卡相關值；
--->讀取數據庫該試劑卡參數信息，利用上一步計算結果進行計算，計算出該試劑的濃度；
--->將該濃度存儲到數據庫中，方便查詢。
4、儀器方案（無論哪種我們都有現成的方案--歡迎來電）：
1、掃描式：
在試劑卡移動過程中，利用某個波段的led管對試劑卡進行照射，光電池對試劑卡反射的光進行采集，主控cpu進行分析計算；
2、拍照式：
在激光器照射下，攝像頭對試劑卡進行拍照分析；主控cpu對圖像進行分析計算；

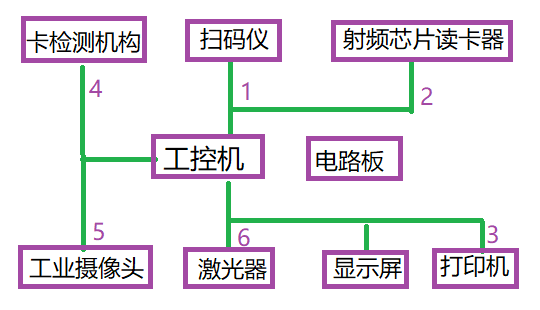

5、硬件結構：
6、程序編寫思路：
--->上電--->硬件自檢--->插卡檢測--->打開激光器--->打開攝像頭--->采集圖像--->計算

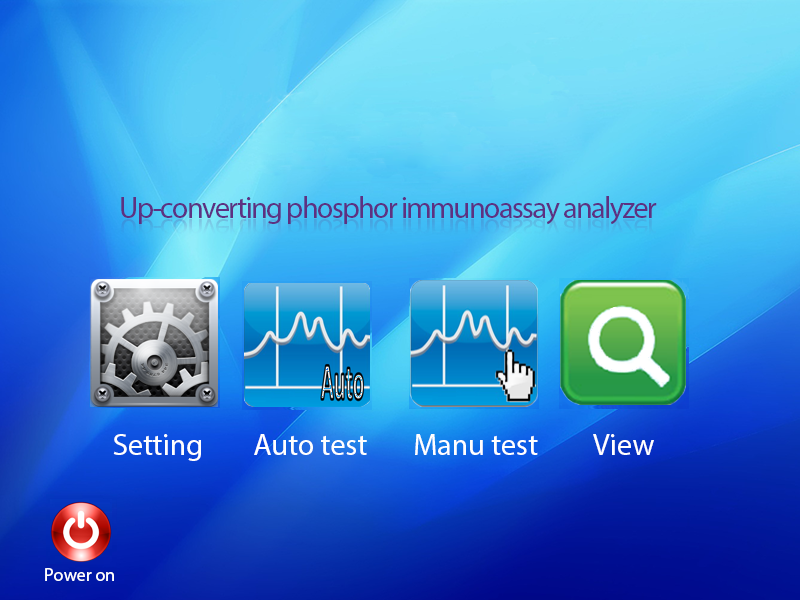

7、實測展示：
6、研發及生產相關問題：
A、激光器如何選型，有什么要求？
B、攝像頭如何選取，有什么要求？
C、光路設計注意什么？
D、算法如何設計？
E、如何避免試劑卡加樣拖尾問題？
F、臺間差如何解決？
G、同臺機器測試一致性如何保證？
H、試劑卡信息都有哪些，如何讀取？
I、工控機死機、儀器突然斷電如何解決？
J、激光器檢驗標準是什么？
K、在暴力運輸中、環境溫差大導致熱脹冷縮環境下，光路如何固定？
L、如何避免插卡位置的不一致對測量結果造成的影響？
M、溫度對機器測量造成的影響如何避免？
本人從事ivd行業poct儀器研發多年積累N多經驗，在儀器方面（如：激光器、攝像頭、試劑卡參數讀取儀）如有需求，歡迎來電（173-0119-0511）咨詢、洽談、合作。
