典型性能
◆ 10-15W輸出功率
◆ 寬電壓輸入
◆ 產品尺寸2.44X1.77 inches(62X45X22.5mm)
◆ 高隔離電壓
◆ 小型化封裝
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vac |
85-305 |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
±1 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：3000Vac |
|
輸入-殼：3000Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WAK10S5 |
85-305 |
5.05 |
2 |
78 |
2200 |
|
WAK1012 |
12 |
0.83 |
79 |
470 |
|
|
WAK10S15 |
15 |
0.66 |
79 |
470 |
|
|
WAK10S24 |
24 |
0.42 |
79 |
220 |
|
|
WAK10S48 |
48 |
0.21 |
79 |
47 |
|
|
WAK15S5 |
5.05 |
3 |
78 |
2200 |
|
|
WAK15S12 |
12 |
1.25 |
79 |
1000 |
|
|
WAK15S15 |
15 |
1 |
79 |
470 |
|
|
WAK15S24 |
24 |
0.625 |
79 |
470 |
|
|
WAK15S48 |
48 |
0.3 |
79 |
220 |

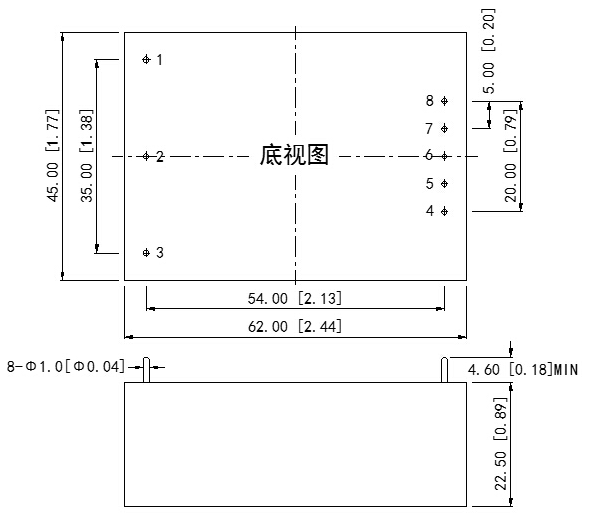

外型尺寸
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
L |
火線 |
|
2 |
N |
零線 |
|
3 |
FG |
接大地 |
|
4 |
-Vo |
輸出負 |
|
5 |
+Vo |
輸出正 |
|
6 |
COM |
輸出公共地 |
|
7 |
-Vo2 |
輸出負 |
|
8 |
+Vo2 |
輸出正 |
