1:定義:
共模電感即扼流圈，兩組線圈繞在磁環上，同一個方向繞制，只是一組線圈繞在左側，另一組線圈繞在右側，匝數和相位都相同，形成一個四端器件。共模線圈采用高磁導率的錳鋅鐵氧體或非晶材料，以提高共模線圈性能。
2:作用
兩根電源線對地之間干擾叫共模干擾，兩根電源線之間的干擾叫差模干擾，當電感和電容組合成濾波器，可以使濾波效果更好，電感電容起作用的頻段也會不同，和Y電容起到濾除共模干擾的作用，X電容主要是短路信號的作用，減小差模信號流過的路徑，進而減少電路中寄生參數引起的震蕩造成高頻發射。
開關電源產生的共模噪聲頻率范圍從 10kHz～50MHz 甚至更高，為了有效衰減這些噪聲，要求在這個頻率范圍內共模電感器能夠提供足夠高的感抗。

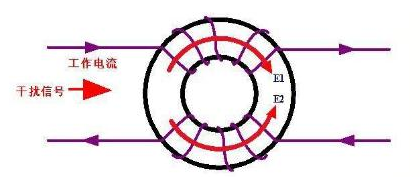

主要是考慮EMC電磁兼容性，減少輻射、降低高頻共模噪音；其對共模噪音有明顯的抑制作用，工作原理是當共模電流通過元件時，兩個電感的電感量會疊加。但是對于差模噪音，兩個電感量相當于取差，電感值減小，抑制效果會削弱。主要作用是可以隔離共模信號，衰減外部共模干擾，從而降低對電源的影響。還可以衰減內部共模信號，降低對電網的影響。
實質上是一個雙向濾波器：一方面要濾除信號線上共模電磁干擾，另一方面又要抑制本身不向外發出電磁干擾。

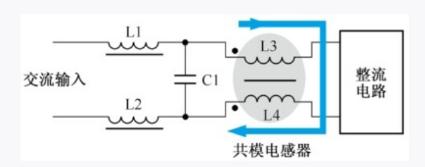

（A） 正常的交流電流流過共模電感器分析。如下圖所示，220V交流電是差模電流，它流過共模線圈L3和L4的方向如圖中所示，兩線圈中電流產生的磁場方向相反而抵消。這時正常信號電流主要受線圈電阻的影響（這一影響很小），以及少量因漏感造成的阻尼（電感），加上220V交流電的頻率只有50Hz，共模電感器電感量不大，所以共模電感器對于正常的220V交流電感抗很小，不影響220V交流電對整機的供電。

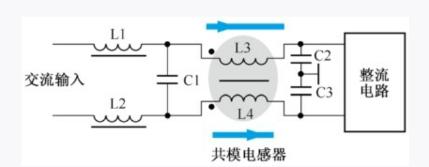

（B） 共模電流流過共模電感器分析。當共模電流流過共模電感器時，電流方向如圖所示。由于共模電流在共模電感器中為同方向，線圈L3和L4內產生同方向的磁場，這時增大了線圈L3、L4的電感量，也就是增大了L3、L4對共模電流的感抗，使共模電流受到了更大的抑制，達到衰減共模電流的目的，起到了抑制共模干擾噪聲的作用。 加上兩只Y電容C2和C3對共模干擾噪聲的濾波作用，共模干擾得到了明顯的抑制。
3：共模電感在制作時應滿足以下要求：
1）繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。
2）當線圈流過瞬時大電流時，磁芯不要出現飽和。
3）線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。
4）線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

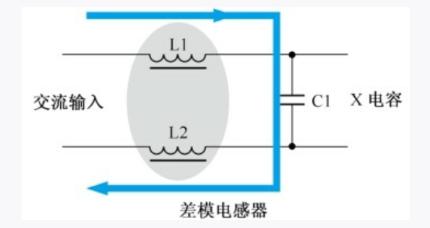

4：差摸電感：如下圖所示是差模電感器電路，差模電感器L1、L2與X電容串聯構成回路，因為L1、L2對差模高頻干擾的感抗大，而X電容C1對高頻干擾的容抗小，這樣將差模干擾噪聲濾除，而不能加到后面的電路中，達到抑制差模高頻干擾噪聲的目的。
