1、如果變壓器為1：1的話，有效值為220V、頻率為50HZ的交流電經電橋整流后為有效值200V（220V*0.9）、頻率為100HZ的單向脈動電壓信號；

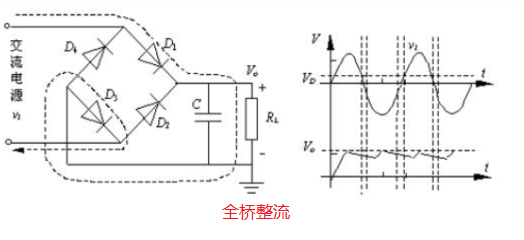

2、全橋輸出采用了儲能電容濾波，后輸出波開形明顯地平滑多了，脈動小多了，此時的電壓約為260v（220V*1.2）-----如果電容足夠大的話，使橋電路輸出的電壓信更平滑，接近于一條直線。
3、輸出的
空載直流電壓約為輸入的交流電壓的√2倍，約為311V；
橋式整流二極管及濾波電容如何選擇
4、二極管承擔的最大反向電壓為2倍的交流峰值電壓（電容輸出時電壓疊加）；
5、橋式整流電路二極管的負載電流僅為半波整流的一半,故Id = IL/2，為余量取Id=IL；
6、對承擔濾波任務的電容器C的容量要求，前面多次提到必須“足夠大”，那么這里的“足夠大”在工程上可以這樣來估算：C > （3~5）*T/R
---式中的T是指對電容器的充電周期。我國民用交流電頻率是50Hz，周期是0.02s。那么，對半波整流電路，T=0.02s；對橋式整流電路，T=0.01秒。式中的R是指負載電阻。如果R＝30，則C = (3~5)*0.01/30=(3~5)*330uF
