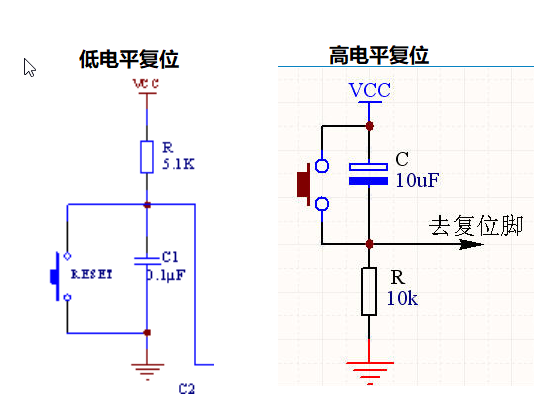

1、高低電平復位電路圖：
2、復位時間計算：
V0 為電容上的初始電壓值；
V1 為電容最終可充到或放到的電壓值；
Vt 為t時刻電容上的電壓值。
則，
Vt="V0"+（V1-V0）* [1-exp(-t/RC)]
或，
t = RC*Ln[(V1-V0)/(V1-Vt)]
一般電容充電時間取t=RC,
若R=10kΩ，C=10uF，則t=100ms。

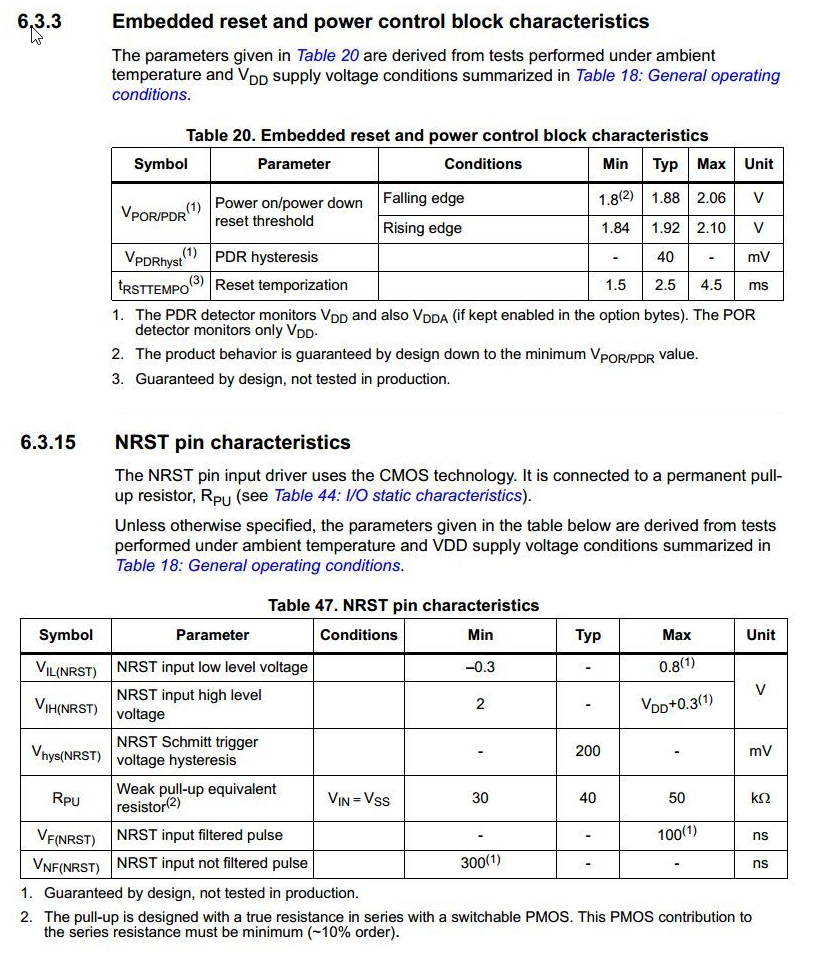

3、stm32復位時間要求：
平常我們常用的復位方式有兩種，一種是NRST引腳的低電平復位，通過按鍵復位電路給這個引腳一個低電平，讓系統完成復位，另一種大家都知道，那就是上電復位了，有時候是復位電路莫名失效了，有時是剛啟動的時候，雖然用的沒有按鍵復位電路多，不過也算是很常用的一種復位方式了。按鍵復位電路直接給圖了，網上的講解可能把這電路圖都講爛了，我就不費口舌了。
如果采用10K+0.1uF復位，電容充電時間計算：T = 1.1RC = 1.1 * 10000 * 0.0000001 = 0.0011s = 1.1ms
