有時候，我們需要再PCB的電源平面中分割出不同的電源層，以對應不同的工作電壓。下面是具體步驟：

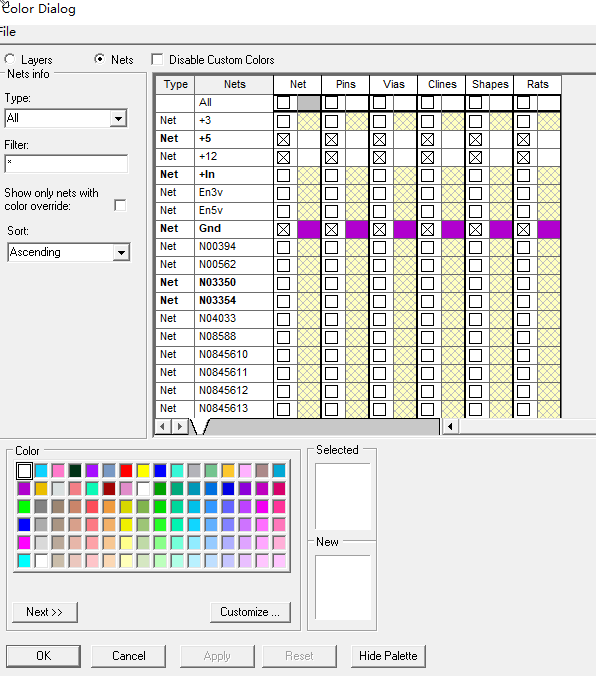

（1）、點擊Display -> Assign Color 在Option中，先取一種顏色作為高亮顯示的顏色。目的是用顏色標記出不同的net，方便分割。

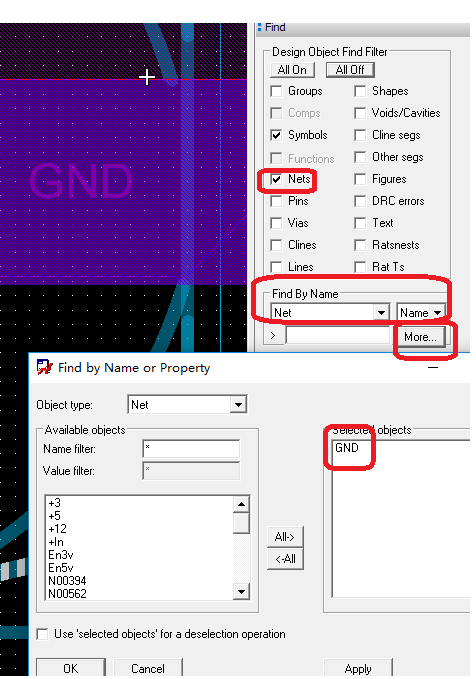

（2）、在Find中，選Net，點擊more，選擇要高亮顯示的電源網絡，點擊Apply。就可以看到該網絡用指定的顏色高亮顯示出來。
然后在Find by Name Property中把剛才選擇的移除，重新選擇另外一個電源網絡名。
這時不要急著點Apply，先到Option中，選擇另外一種顏色以便區別其他網絡名的顏色，在到Find by Name Property中點擊Apply，另一條電源網絡名也高亮了。比如下面分別用三種顏色高亮DVDD18（黃色）和DVDD28（紫色） 及AVDD28（青色）三個電源網絡名，這樣做的好處是方便電源分割。

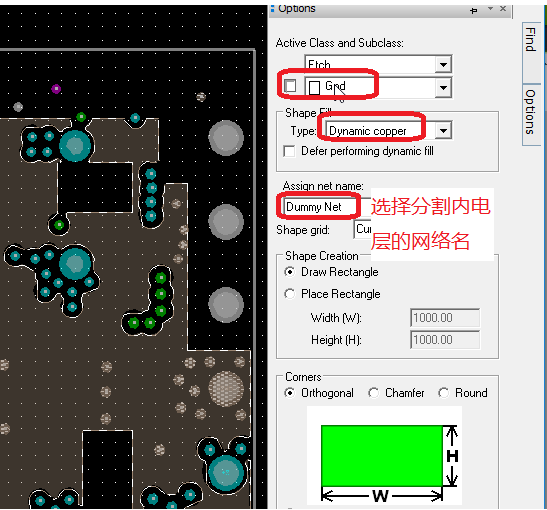

（3）、先給電源層敷一層完整的銅。Shape -> Rectangular，在Option中設置按照下圖設置好，在PCB中畫矩形就鋪好一塊銅皮了。

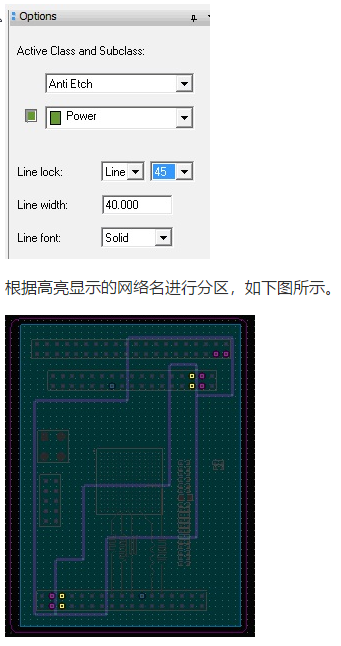

（4）、現在開始分割出DVDD18和DVDD28兩個電源。點Add ->Line，在Option中設置好隔離層、電源層、直線、角度及線寬等信息。注意線寬一般設置大一點，尤其是兩路電源壓差很大時，寬度盡量寬，這里設置40mil，防止因過小在加工時容易造成相連。

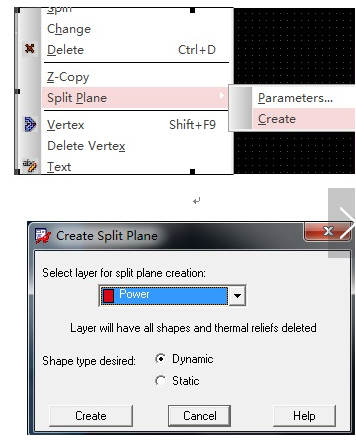

（5）、Edit -> Split Plaen ->Create，在彈出的框中選擇Power，點Create。

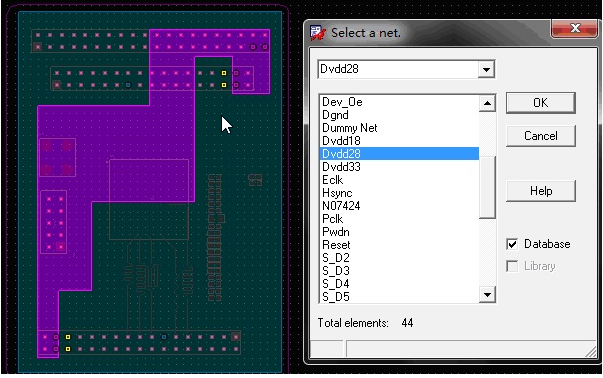

自動會高亮顯示一塊區域，在Select a net 中，指定某一網絡點OK，就分配好一塊區域了，比如該網絡是DVDD28。

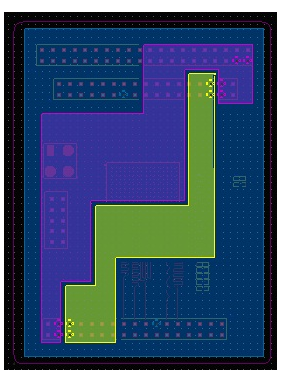

點OK，由于所有區域都已分配好了，Select a net 框自動關閉，分割完的之后效果圖，如下：

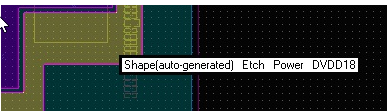

（6）、所有區域都已分割好，在沒有點擊任何操作命令下，Find中選擇Net和Shape，在用鼠標靠近某區域邊緣，會顯示網絡名，查看網絡名是否正確。
