1、電感下面的布線容易產生磁切割，干擾數字信號或模擬信號；
2、電感下鋪銅，電感的di/dt的高頻噪聲或多或少會耦合到系統地上，其一是鋪銅會有渦流，導致效率變低其二是造成地平面不干凈；
3、在allegro中可以設置一個區域，禁止在電感下走線或鋪銅，方法1是：

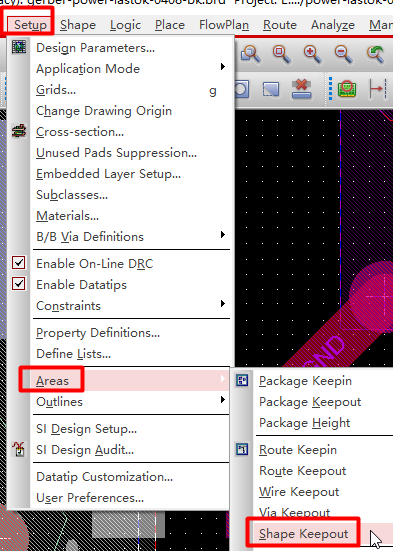

Setup->Areas->Shape Keepout,如下圖：
直接畫一個區域，在此區域中禁止鋪銅和走線，如果要修改禁止鋪銅區域，可以打開display-colar對話框中：areas--rout keepout勾選即可顯示禁止鋪銅區域。

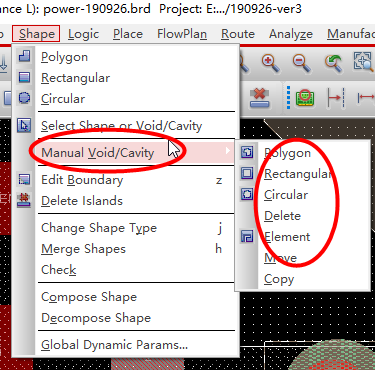

方法2：shap--manual void--circular等各個形狀
原理是直接在原shap上進行修改，將原shap挖空一個區域，如果要再次修改回去利用edit boudary進行shap形狀修改。
