工作中遇到這樣一件事情，某個新產品在靜電測試時遇到問題，F(xiàn)PGA總被復位；經過查找，這個產品主要的情況是：6層PCB，F(xiàn)PGA絕大多數走線在內層，且沒有跨分割之類的不符合規則的布線；沒有屏蔽外殼，地線（PE）在PCB板和結構中繞了個圈。結論是，做靜電測試時，靜電放電電流經過了較長地線路徑，產生了較大的輻射，干擾了FPGA（所以機殼地和電源地最好分開）。但有這個結論還不夠，怎么才能定量的確定多長的地線，怎么走的地線在靜電測試時不會對電路產生影響呢？
我找到的解決方案是使用電磁場仿真軟件。大名鼎鼎的Ansoft就有這樣的解決方案套裝。簡單介紹一下：
Maxwell：基于標量場（例如電勢）計算的電磁場仿真軟件，適合用來計算電機磁場、電容、特征阻抗等。
HFSS：基于S參數（解釋看這里）計算的電磁場仿真軟件，適合用來計算與電磁波相關的問題。
SIWave：用于計算信號PCB信號完整性和電源完整性。
與PSpice、Multisim之類的仿真軟件不同，上述這些仿真軟件是有限元分析軟件（解釋看這里）。
再提下兩個軟件：ADS和Hyperlynx。安捷倫的ADS（ADS = Advanced Design System，不是開發ARM的ADS），ADS雖然也能分析電磁波，但是它的分析方法是基于預設模型的，無法解決任意結構的電磁問題。舉個例子，假設你自己做了個很奇怪的連接器，你想知道這個連接器到底能傳輸多高頻率的信號，ADS是沒辦法仿真的。Hyperlynx是一個專門用于分析PCB上走線的信號完整性的軟件，同樣，它也是基于預設模型的。
在學習Ansoft軟件的過程中，我發現他們可以解決很多我之前很想知道，但什么書都說不明白問題。我決定開始寫一些關于信號完整性基礎的文章，這些文章都將是對我工作中遇到的一些問題的分析。先從信號完整性的本質開始吧。
我是一只魚（不靠譜工程師） 于2012年2月
信號完整性問題本質：1.信號傳輸延遲，2.反射造成的。
下圖是一個多層PCB上的傳輸線，為了方便理解，我把它弄成筆直的。圖中土黃色的是銅皮，綠色的是FR4，也就是PCB的基板。這是個“微帶線”，也就是PCB上相鄰層有地平面的表層走線：

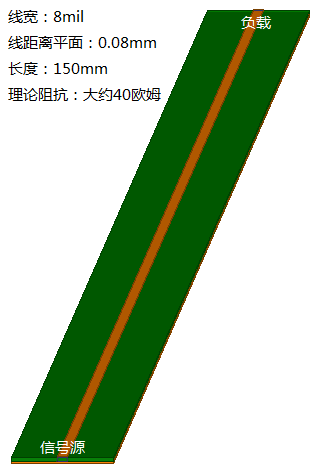

在上圖中，下方是一個抽象的信號源端口，上方是一個抽象的負載端口。這個微帶線模型有150mm長，但只有2mm寬，這是因?yàn)樾盘?hào)傳播時的，微帶線周圍的電磁場主要分布在這2mm的區域中，所以沒有必要建立更寬的模型。
在實際電路中，傳播到負載端的電場強度被彈了回來，然后又被信號源彈了出去，然后又彈回來，如此往復。下文中，我們會對這個過程進行詳細的分析。
為了解釋信號完整性的本質，我們先來看這樣兩個信號完整性的基本公式，為了方便，我用Matlab的語法來寫，相信大家能看懂：
v = c / sqrt(ε) (1)
Γ = (Z1 - Z0) / (Z1 + Z0) (2)
式1是介質中電磁波傳播速度的計算式，v是介質中的電磁波傳播速度，c是真空光速，ε是介質的介電常數。真空的介電常數為1，空氣比真空大一點點，其他材料的介電常數都大于1。也就是說，不管電磁波或者導線里的電信號在什么東西里傳播，速度都要比光速慢。
式2是信號在傳輸時遇到不同的介質，例如，從芯片管腳到PCB走線時的反射系數計算公式，以此為例，Z1是PCB的阻抗，Z0是芯片管腳的阻抗。這個公式指出，一旦傳輸介質的阻抗不同，信號就會出現反射；這個現象和高中物理學的，光線在空氣和玻璃的界面發生反射很像吧。
假設我們要在PCB上的一條走線上傳輸信號，雖然電路原理認為信號以光速傳播，但是在介質（PCB基板、綠油等材料）的環繞下，速度會慢一些，假設一個很短的脈沖在PCB上傳輸時，因傳輸速度快很可能負載還沒有接收到信號，信號源已經發送完了。

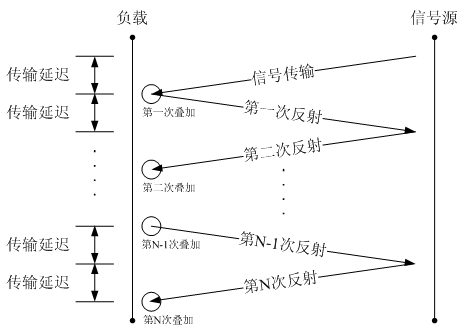

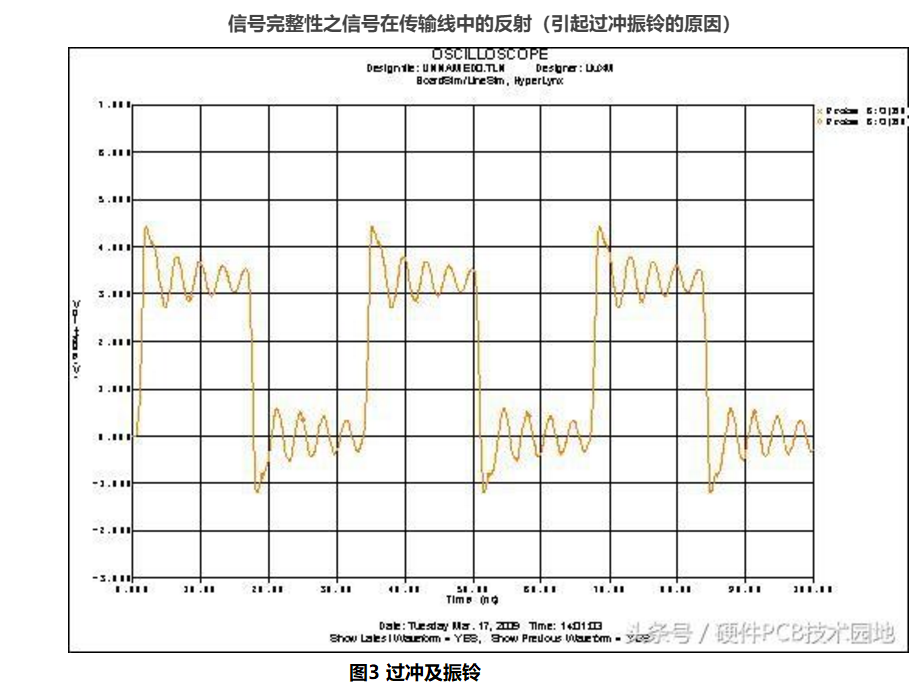

一般情況下，PCB的走線的阻抗和信號源芯片、負載芯片管腳的阻抗都不一樣，這樣信號到達負載芯片的時候，又被反射向信號源，反射回來的信號會疊加在原來的信號上，讓信號出現失真；對大多數芯片來說來說，負載芯片管腳的反射，會讓信號的幅度變?yōu)樵瓉淼?倍或更多（不要想到直流信號去了，我們一直在講變化的信號）。如果只是變成原來的2倍我們也就忍了，但是負載芯片反射回信號源芯片的信號到達信號源芯片的管腳上，又會發生二次反射，再反射向負載芯片，疊加在原來的信號上；假設傳輸?shù)男盘?hào)是一個很短的脈沖，在二次反射到來前的這段時間里，負載芯片管腳上的電壓一般已經穩定了，而再次到來的二次反射信號會讓負載芯片管腳的電壓再次發生變化——這就造成了傳輸波形的嚴重失真。下面這張圖簡述了這個過程。不過本文所用信號第一次反射到達信號源時，信號源輸出已恢復為零，所以下圖忽略了反射與信號源的疊加。
![[轉載]有關信號完整性問題的有趣想法：看得見的傳輸延遲和反射](/uploads/allimg/190620/120I54061-1.jpg "[轉載]有關信號完整性問題的有趣想法：看得見的傳輸延遲和反射")
上述我們對信號傳輸過程中造成的變化有了一個大概的認識，現在解釋下PCB的阻抗是怎么回事。電路原理認為信號在導體中傳輸是不會遇到阻礙的，但實際情況是，PCB上的走線是有“分布參數”的，也就是，走線雖然沒有繞圈，也會存在電感；走線雖然與地平面的相對面積很小，也會存在電容。電容和電感的交流阻抗公式：ZC = 1 / jωC，ZL = jωL，可以看出，雖然PCB走線的分布參數很小，但當信號的頻率ω足夠大時，ZC和ZL就會發揮作用。
我們可以將傳輸線微元化，將每一段微元建立起這樣的RLCG模型：
則可推導出微元的阻抗為Z0 = sqrt((R + jwL) / (G + jwC))。對于一般的PCB，由于R很小，G很大，微元的阻抗可以簡化為Z0 = sqrt(L / C)，這就是傳輸線的特征阻抗。需要注意的是，特征阻抗是用于交流信號的；另外，公式中的RLCG，都與傳輸線自身的結構有關。
如果有點暈了，就只需要記住，對于高頻信號，PCB的走線不再是良好的導體。

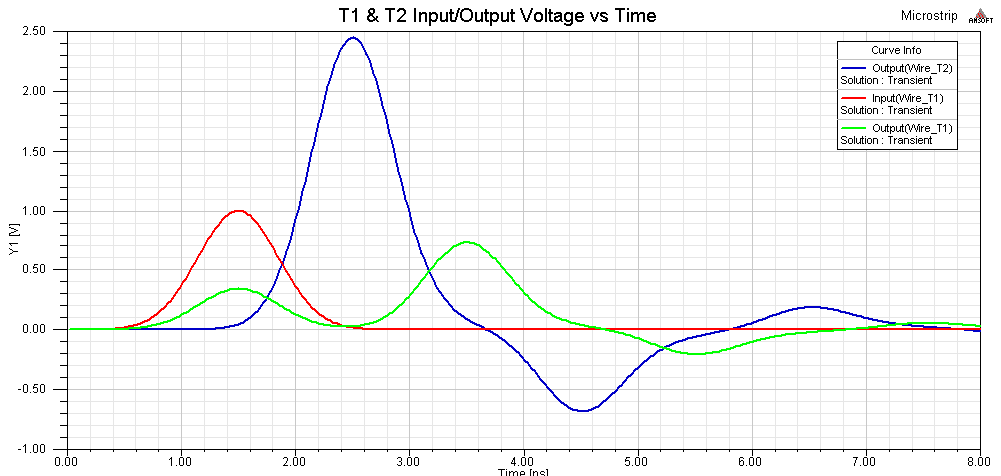

回到v = c / sqrt(ε)和Γ = (Z1 - Z0) / (Z1 + Z0)這兩個公式，假設信號源阻抗為20歐、PCB走線特征阻抗為40歐、負載阻抗為1000歐，我們?cè)賮砜纯葱盘?hào)的傳輸過程，看下面這張圖，這是對上面的微帶線模型仿真的結果：
圖中，紅色的是信號源波形，藍色的是負載端波形，綠色的是信號源反射波形。可見，信號源波形剛進入微帶線就發生了反射，反射系數為Γ = (40 - 20) / (40 + 20) = 0.33，圖中反射波形的幅值恰好就是信號源波形的0.33倍左右（紅線和綠線最高點縱坐標），這個反射波形同時疊加在信號源上，輸出到微帶線上，也就是說，傳輸信號峰值實際為1.33V。當微帶線上的信號到達負載端時，再次發生反射，反射系數為Γ = (1000 - 40) / (1000 + 40) = 0.92，這個反射的波形同時疊加在傳輸波形上，輸入負載端，也就是說，負載端接收到得信號峰值實際為1.33 * （1 + 0.92）= 2.55(V)，圖中負載端信號的幅值恰好就是2.5V左右。
如果負載端信號幅值變大我們也就忍了，問題是還有傳輸延遲，和傳輸延遲造成的二次反射疊加。
紅色波形的最大值與藍色波形的最大值之間相差大約1ns，用v = c / sqrt(ε)驗算下，v = 3.0e8 / sqrt(4.2) = 1.46e8(m/s)，這段微帶線的長度為150mm，所以傳輸延遲t = s / v = 0.15 / 1.46e8 = 1.03e-9(s)，也就是1.03ns，這和仿真結果是吻合的。我們?cè)賮砜磸呢?fù)載端反射回去的波形，經過1.03ns，在3.56ns左右，從負載反射回的波形到達信號源，同時又被信號源反射回了負載（這一次反射系數是負的，請自行計算），又經過1.03ns，在4.6ns左右，又反射到了負載端，出現一個負向波形，然后又被反射……像踢皮球吧？本來一個漂漂亮亮的紅色波形，被踢成了藍色波形那個丑樣。
再說一次，造成信號完整性問題的本質是傳輸延遲和信號反射。
解決信號完整性問題有兩個思路：消除傳輸延遲和消除信號反射。消除傳輸延遲，那就是超光速，以現在的人類科技是做不到了，只有消除信號反射了，從Γ = (Z1 - Z0) / (Z1 + Z0)這個式子看，只要Z1 = Z0，Γ不就是零了嗎？這就是所謂的阻抗匹配。很多的書上說了很多的阻抗匹配的方法，這里我就不再贅述了。給出一個阻抗匹配的仿真結果：

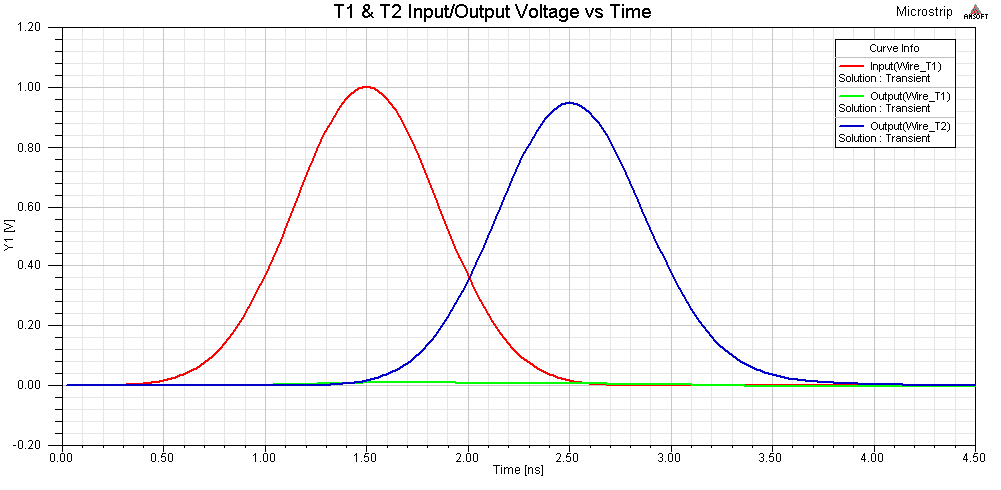

圖中，紅色的是信號源波形，藍色的是負載端波形，綠色的是信號源反射波形。可見，阻抗匹配時，波形反射幾為0，信號波形除了那該有的1.03ns傳輸延遲，沒有失真。
