處理直流或低頻信號的話，就要主要考慮失調電壓和失調電流；處理交流信號的話，增益帶寬積(GBP)和轉換速率(SR)是主要考慮的指標，解釋如下：
1、壓擺率（slew rate）：就是運放輸出電壓的轉換速率，單位V/μs，也是運放對輸入信號的反應能力。
壓擺率定義：SR=2×pi×f×Vpk（f為最大頻率也即帶寬，Vpk是放大輸出信號的峰值），運放最大的工作頻率為：f=SR/(2*3.14*Vmax)(Vmax是最大輸出電壓)。
由上式知道：信號幅值越大、頻率越高，要求運放的SR也越大。我的理解就是：比如你輸入一個正弦波為20KHZ/5V，那么要求運放的SR=2*3.14*20 000*5=6.28*100 000Hz*V=0.63V/us（一般運放選型SR最好有兩倍余量），才能將波形不失真的轉換。
當輸入信號的變化的斜率小于壓擺率時輸出才是線性的，如果輸入信號的變化太快 而所選擇的信號的壓擺率太低 那么 輸出就會失真，當輸入信號變化斜率的絕對值小于SR時，輸出電壓才按線性規律變化。
2、增益帶寬積（gain–bandwidth product，縮寫：GBWP, GBW, GBP or GB）：GBW=G*B 就是增益和帶寬的乘積。
一定要注意廠商給的GBW是在什么條件下給的，如果GBW高，但是條件是增益很大，這樣它的帶寬就限制了，就是說高頻率的信號就不能滿足了；舉例說明：一個放大器的GBP號稱為1G。如果它的增益為+2V/V，那么帶寬=1G÷2=500M，再如：我們要將頻率是10K hz的信號放大5倍 那么增益帶寬是50KHZ 那么我們選擇運放的時候增益帶寬一定大于50KHZ，最好留余量。
下圖是電流變電壓前置放大器DLPCA-200的截止頻率隨放大倍數的關系：

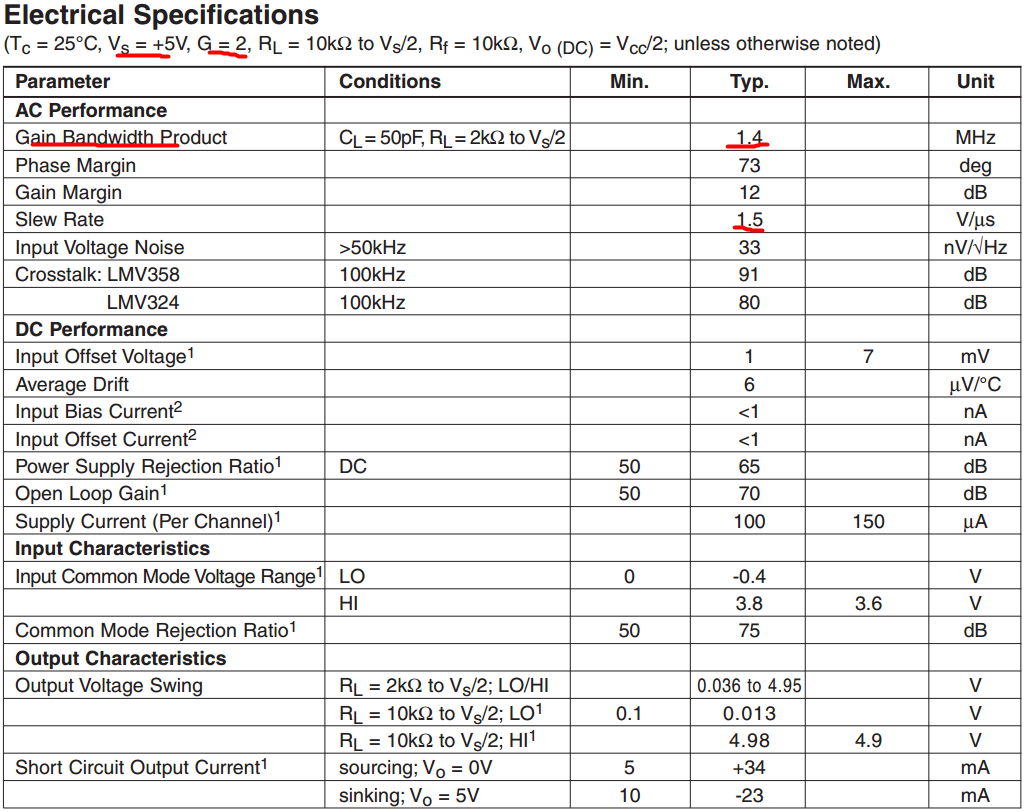

再如下面是LM358參數：
3、總結：
SR是大信號的指標，GBW是小信號的指標；不同的運放由于它針對的信號不同那么它的SR和GBW就不同，針對小信號的那么GBW就大，SR就小；相反大信號的時候SR就大，GBW就小；它們之間是沒有直接關系；另外SR和放大倍數是沒有關系的，SR是運放內部參數，不會因?yàn)樾盘?hào)的放大倍數改變而改變，例如一個運放的SR是0.1V/us，那么放大到1V需要10us，放大到10V需要100us，SR是不會變的！
高速運放的帶寬比較寬，壓擺率也高，影響運放的帶寬和壓擺率的性能的因素是：半導體器件的寄生電容。
