1、放大電路：

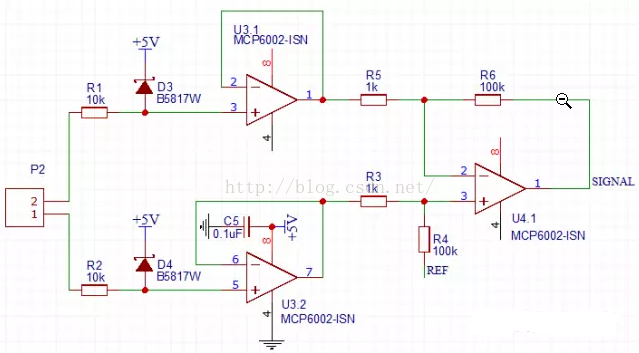

有時候處理放大弱小信號時可以先進行跟隨然后再進行放大，如下圖：
三個運放構成，一個MCP6002里邊有兩個運放，所以我們使用兩個MCP6002。這種三運放構成的儀表放大器，可以用在很多產品上，使用最多的，是對傳感器小信號的放大。這是一種典型的電路形式。U3.1和U3.2是電壓跟隨器，U4.1是差分放大電路，實際上也是個減法器電路。電路的放大倍數=R6/R5=100倍。
2、運放保護電路：電阻R1和D3。
D3的作用是當輸入電壓高于VDD的時候保護運放的輸入級。在MCP6002內部，還有一個二極管，是保護輸入電壓低于VSS的時候保護輸入級。
R1的作用有兩個，一個是限制輸入到輸入級的電流，另外一個是在輸入電壓大于VDD的時候，限制輸入到D3上的電流。（R2、D4的原理和R1、D3一樣。）
3、另外：R4下邊的REF這個網絡標號，因為我們使用MCP6002的單電源供電方式，所以需要在R4的下邊接1/2的VDD，以便獲得全部的信號。如果MCP6002的供電方式是雙電源供電，那么REF這個地方是接GND的。
---------------------
版權作者：Alen.Wang
原文：https://blog.csdn.net/qq_26093511/article/details/53106048
