運放偏置電壓—解決欲放大的交流負向信號

一、解決放大的負向信號方法:
當輸入信號為對地的交流信號時,直接接到運放,則只能放大正半波或負半波,另一半波會因為截止而產生嚴重失真,為了得到不失真的交流放大信號,實現無損放大有下面幾種解決方法:

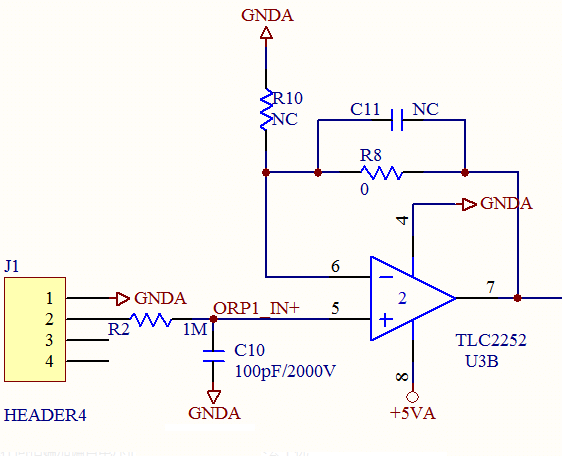

1、在信號地上加偏置電壓0.5vcc的偏置電壓——在J1-1腳不接GND接0.5Vcc;

2、在運放非信號輸入端疊加一個0.5vcc的電壓——在U3B的6腳疊加0.5Vcc;

3、當然也可以在信號經過一個電阻Rx后輸入到運放前再上拉到VCC可能會造成信號丟失——在U3B的5腳上拉一個R2到VCC。

二、偏置電壓產生方法:、

1、利用電壓參考芯片:利用REF195或TL431,詳情:在我司網站搜索“電壓參考芯片 TL431”或點擊:http://www.hbxcc.com/html/job/shumo/2019/0613/130.html

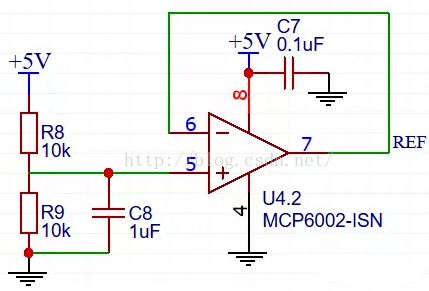

2、利用運放跟隨器(運放輸出阻抗低-接近0):R8和R9可調從而實現輸出不同的REF電壓

3、直接利用2個等值電阻串聯中值點0.5Vcc作為REF,因此REF輸出阻抗大,容易受運放另一端輸入電壓影響。

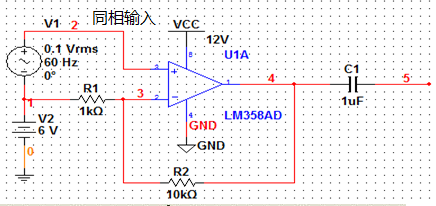

4、因為輸出端疊加有直流偏置電壓,需要加一個隔直電容慮除該直流分量,如下圖C1:

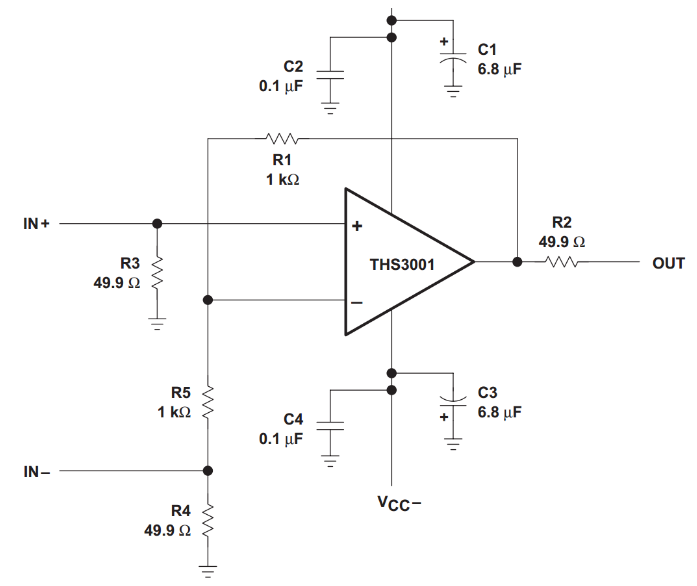

5、另外關于運放輸出阻抗:下圖運放輸出阻抗50歐。


因為運放本身輸出阻抗很小,一般可以忽略(理想運放為0),由于該線路在其閉環后串聯了一個49.9Ω的電阻,所以輸出阻抗就約為50Ω。
