一、首先說一下電解電容ESR：
1、定義：電解電容等效串聯電阻。

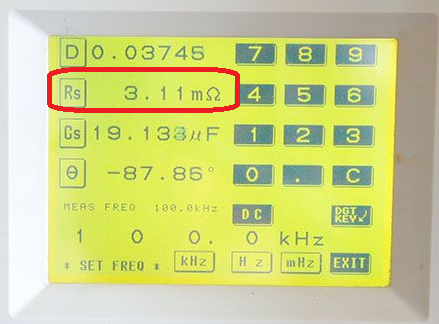

2、測量方法：用電橋在100KHz下測出的R值就是此電容的ESR（測量前可以點吧測試夾具短路校正一下），如下圖：
3、ESR大小因素：
a：電解電容的ESR通常最大，鉭電容次之，陶瓷電容最佳，用在開關電源輸出濾波的應該采用低ESR的電解電容（在維修中，如果用普通電解電容替換低ESR的電解電容，開關電源b：可能短時間能工作，但是壽命肯定不長）。
c：同樣容量同樣耐壓的電解電容，體積大的往往ESR小。
d：同樣容量不同耐壓的電解電容，耐壓高度往往ESR小。
e：同樣耐壓同樣容量的電容，105度比85度的ESR要小。
二、電解電容紋波電流：
1、定義：通常是指加在電解電容上的電壓（直流偏壓）中的交流成分引起的電流，若加在電解電容上的電壓沒有直流偏壓，則紋波電流就等于流過電容的交流電壓。數值上等于通過電容本身的交流電流的有效值（即示波器上讀取的均方根值）。額定紋波電流是在最高工作溫度條件下定義的數值。
2、公式：電解電容器中的紋波電流I和其兩端的紋波電壓V及容量C，其上的電量Q有下面的關系：
∵ C=Q/V=( dQ/dt)/(dV/dt) dQ/dt=I
∴ I= C*(dV/dt)
3、影響：電解壽命主要受溫度影響，溫度主要由Irip2*esR產生。
4、評價方法：
兩種方法，一種是測量電容的溫升，另外一種是測量紋波電流本身紋波電壓等于紋波電流與ESR的乘積。當紋波電流增大的時候，即使在 ESR 保持不變的情況下，紋波電壓也會成倍提高。換言之，當紋波電壓增大時，紋波電流也隨之增大，這也是要求電容具備更低 ESR 值的原因。疊加入紋波電流后，由于電容內部的等效串連電阻（ESR）引起發熱，從而影響到電容器的使用壽命。一般的，紋波電流與頻率成正比，因此低頻時紋波電流也比較低。
5、測量方法：

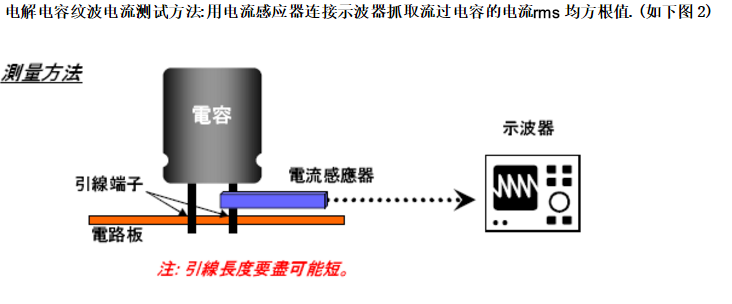

因為電容上的交流紋波電流一般有幾十千Hz(與開關頻率相同), 而普通數字電流表的響應頻率小于500Hz,所以用“示波器+電流鉗”進行測量，如下圖：
6、電容最大承受的紋波電流：
公式是: 電容Ripple current*頻率系數*溫度系數=X
X是你的電容的能承受的最大的Ripple current，實測的的電容在路電流的rms值沒有超過X值就可以安全工作。
舉例1：
在路電流有效值:200mA;工作頻率:42KHZ;工作溫度:54C,在DATABOOK中查到溫度系數:2.1(>65C),頻率系數40K時為1.5，則：X=67mA*2.1*1.5=211mA，應力：200/211=100%
舉例2：
如臺灣LTEC的 YZR1AM332G30OD10*L30-F5規格的電容，假定用在輸出濾波!Thermal測出表面溫度是:70C,開關頻率為75KHz ，從DATABOOK查出最大Ripple current:2.51A
在70C是對應的溫度系數是:2.12，在10~100KHz中查出的頻率系數是1.0 在路實測的紋波電流I(RMS):1.98A ，則：
此電容最大能承受的紋波電流:Ripple Current Irms(Rated Max.)= Ripple Current * Temp. Factor * Freq. Factor =2.51*2.12*1.0=5.3212
應力為：STRESS=1.98/5.3212=37.2%
6.1、頻率系數：
如果是整流器后面的濾波電容就應該查(105C 120Hz)對應的值.因為此處的電壓頻率是輸入50Hz或者60Hz頻率的2倍(整流后將正弦波的下半軸翻上來了的脈動直流).
如果電容在其他的地方(如:輸出濾波電容器)就都要以電源的開關頻率來查參數,選150C 10KHz~100KHz或以上的頻率對應的值.
6.2、紋波電流應力(Stress analysis)：
STRESS% =在路的實際測出的紋波電流/用公式計算出來的X值
6.3、電容本體溫度測試：
測試時要注意:要把電容的絕緣皮割開一個小口露出鋁殼,然后用那種比較薄的安規膠布緊挨鋁殼貼住,再在這個薄膠布上某一點做溫度的Sense point!這樣測的的溫度才是真正的電容本體的溫度!開口不可太大大概在3~4個MM見方就好了。
