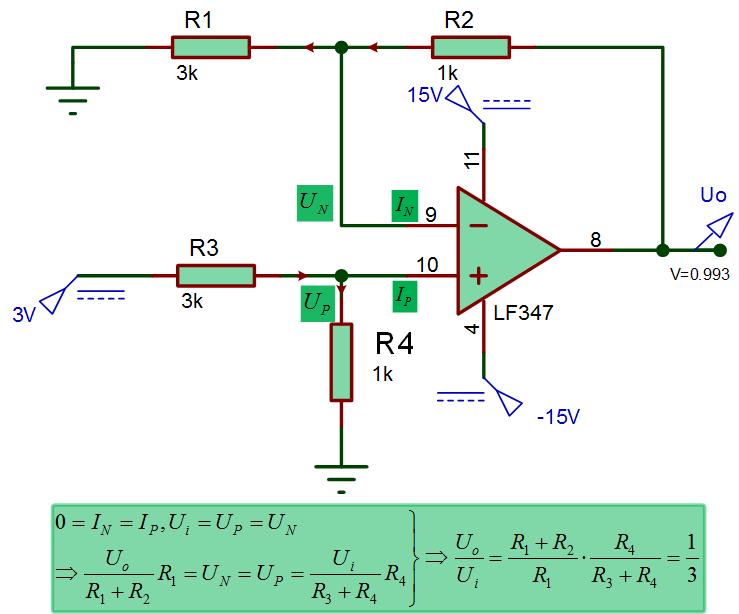

1、電壓同向任意放大：
電路中多了兩個電阻R3和R4（如果沒有R3 R4則只能放大不能縮小，如果沒R3R4且運放9/10腳對調則是反向放大），成本并不會增加多少。由圖6中推導的公式，如果R1+R2=R3+R4，那么放大倍數Uo/Ui=R4/R1,這個電阻阻值大小是完全可以做到任意選擇的。在實際電路的設計過程中，通常令R1=R3，R2=R4,這樣可以使R1+R2=R3+R4成立，同時也能夠很清晰地記住這個電路的放大倍數即為：Uo/Ui=R2/R1。

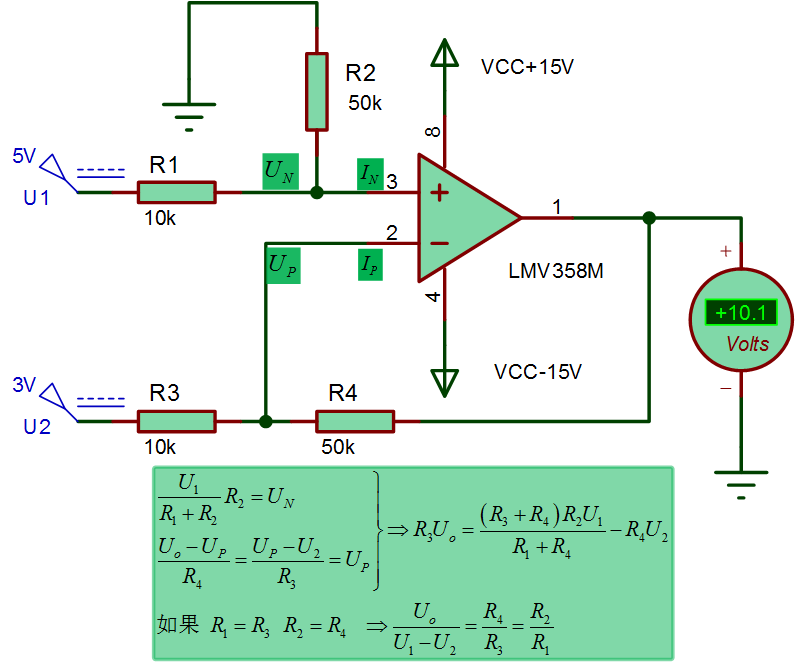

2、差分放大電路
上面講到的所有放大電路都有一個明顯的特點，就是它們只是放大某一個電勢點，另一個電勢點是默認接地的。而有時我們需要放大電壓的兩端電勢沒有一個接地的，那么這個時候，上述所有放大電路將不再適用。我文章一開頭提到的采樣步進電機電流，就是這種情況，這個時候就是差分放大電路登場的時間了。
在使用差分放大電路時，有一點需要特別地注意，不僅|k*(U1-U2)|<15（最好是小于13V左右，取得比較好的效果），而且Un與Up應該也要小于15v，否則放大不會工作在線性區，導致電路非正常工作。

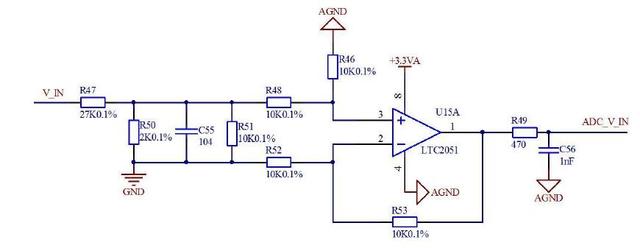

3、一種常用的電壓采樣電路
如圖所示該電路中，輸入電壓（V_IN）經過電阻R47和R50、R51分壓后經過差分跟隨運放電路，然后經過RC低通濾波器進行濾波輸入至ADC采樣（DSP、單片機ADC采樣接口或ADC采樣芯片），經過處理后得到相應的ADC采樣數字信號。
該電路后面接了一個電壓跟隨器，用作緩沖級或隔離級，提高輸入阻抗，降低輸出阻抗。

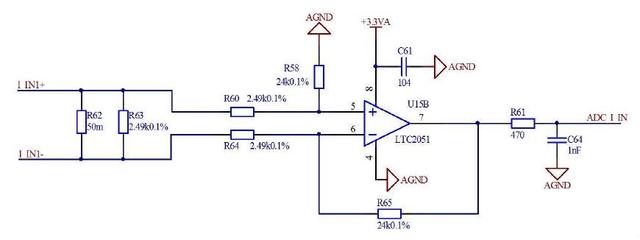

4、一種常用的電流采樣電路
如圖所示該電路中，采樣電阻為R62(此處50mΩ)，當電流流過采樣電阻R62時，即將電流轉化為相應的微小電壓，然后經過差分放大（假設電流為1A,則采樣電阻R62兩端的電壓為50mV,在經過差分運放放大，該差分運放放大倍數為24k/2.49k≈9.64（倍），即放大后輸出電壓約為0.482V。），濾波后輸入至ADC采樣接口。
